סדר פאזות לא תקין
LED1:מהבהבת
LED2:כבויה
LED3:כבויה
יש לוודא שאין רעש חריג המגיע מהמדחס, במידה והרעש חריג יש לנתק את היחידה מהחשמל ולהחליף בין 2 פאזות.
תקלת חוסר ב 2 פאזות
LED1:מהבהבת
LED2:כבויה
LED3:כבויה
בדוק ש-3 הפאזות מחוברות ליחידה החיצונית.
תקלת חוסר פאזה כבויה
LED1: כבויה
LED2: כבויה
LED3: כבויה
בדוק מצב שליחידה החיצונית מגיעות רק 2 פאזות.
הגנת לחץ נמוך
LED1: מהבהבת
LED2: מהבהבת
LED3: כבויה
בדוק את הדברים הבאים אשר אחד מהם גורם לתקלה : חוסר גז ביחידה החיצונית, מחליף החום ביחידה הפנימית מלוכלך, פן פנימי אינו תקין, חוסר קרר ביחידה.
תקלת נתק או קצר ברגש אוויר חוזר ביחידה החיצונית
LED1: כבויה
LED2: מהבהבת
LED3: מהבהבת

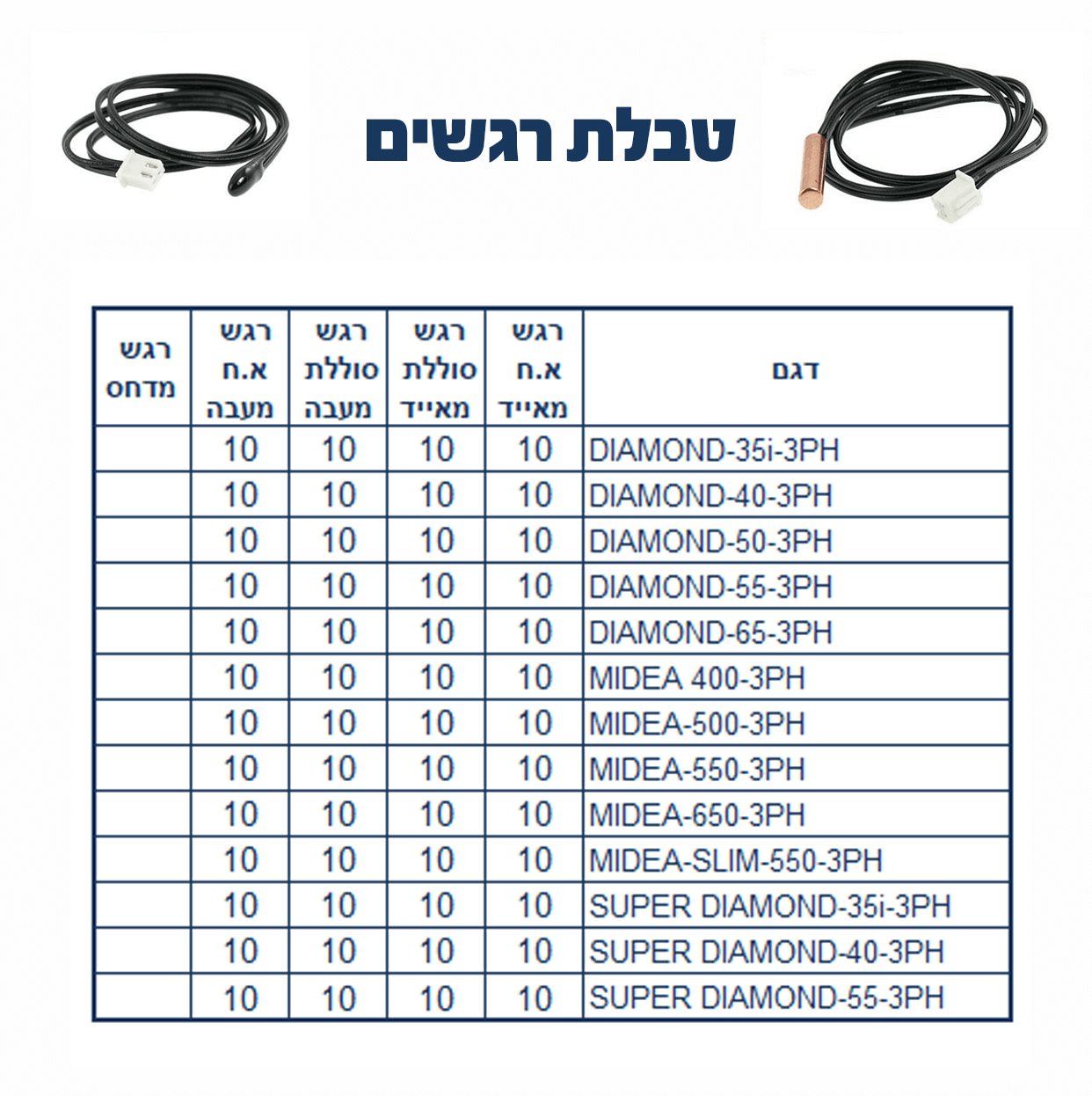

בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות).
הגנת טמ"פ גבוהה בדחיסה
LED1: כבויה
LED2: מהבהבת
LED3: כבויה
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות).
הגנת טמ"פ גבוהה של סוללה יחידה חיצונית
LED1: מהבהבת
LED2: מהבהבת
LED3: מהבהבת
בדוק את הדברים הבאים אשר אחד מהם גורם לתקלה :מנוע פן חיצוני אינו תקין, היחידה החיצונית חסומה - אין יניקת אוויר, קיים עודף קרר ביחידה החיצונית, תקלת מדחס - בדוק התנגדויות.
רגש אוויר חוזר ביחידה פנימית אינו תקין
נורית עבודה: כבויה
נורית טיימר: מהבהבת
נורית הפשרה: כבויה
נורית אזעקה: כבויה
קוד תצוגה: E2
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות).
רגש סוללה חיצונית אינו תקין
נורית עבודה: כבויה
נורית טיימר: כבויה
נורית הפשרה: מהבהבת
נורית אזעקה: כבויה
קוד תצוגה: E4
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות).
רגש סוללה פנימית אינו תקין
נורית עבודה: מהבהבת
נורית טיימר: כבויה
נורית הפשרה: כבויה
נורית אזעקה: כבויה
קוד תצוגה: E3
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות).
תקלה ביחידה החיצונית - ראה קוד תקלה המתייחס לסוג היחידה (חד פאזי / תלת פאזי)
נורית עבודה: מהבהבת
נורית טיימר: מהבהבת
נורית הפשרה: מהבהבת
נורית אזעקה: מהבהבת
קוד תצוגה: E6
ראה קודים והסבר תקלות ביחידות החיצוניות.
תקלה בכרטיס יחידה פנימית
נורית עבודה: מהבהבת
נורית טיימר: מהבהבת
נורית הפשרה: כבויה
נורית אזעקה: כבויה
קוד תצוגה: E7
ה-CHIP הראשי ביחידה הפנימית שבור, החלפת ה CHIP תעשה ע"י טכנאי מיומן, במידה ולאחר ההחלפה התקלה עדיין קיימת נדרש להחליף את הכרטיס ביחידה הפנימית.
הגנת גובה מים במגש הניקוז
נורית עבודה: כבויה
נורית טיימר: כבויה
נורית הפשרה: כבויה
נורית אזעקה: מהבהבת
קוד תצוגה: E8
גובה מים יחידה פנימית אינו תקין, במידה וגובה המים תקין ולא הורכבה משאבת ניקוז יש לוודא שהיציאה בפיקוד למשאבה מקוצרת ע"י מחבר.
