הגנת לחץ נמוך ביחידה החיצונית
LED1: מהבהבת
LED2: מהבהבת
LED3: כבויה
בדוק את הדברים הבאים אשר אחד מהם גורם לתקלה :חוסר גז ביחידה החיצונית, מחליף החום ביחידה הפנימית מלוכלך, פן פנימי אינו תקין, חוסר קרר ביחידה
הגנת זרם גבוה
LED1: כבויה
LED2: כבויה
LED3: מהבהבת
בדוק את הדברים הבאים אשר אחד מהם גורם לתקלה: מנוע פן חיצוני אינו תקין, היחידה החיצונית חסומה - אין יניקת אוויר, קיים עודף קרר ביחידה החיצונית, תקלת מדחס - בדוק התנגדויות
תקלת נתק או קצר ברגש יחידה החיצונית
LED1: כבויה
LED2: מהבהבת
LED3: מהבהבת

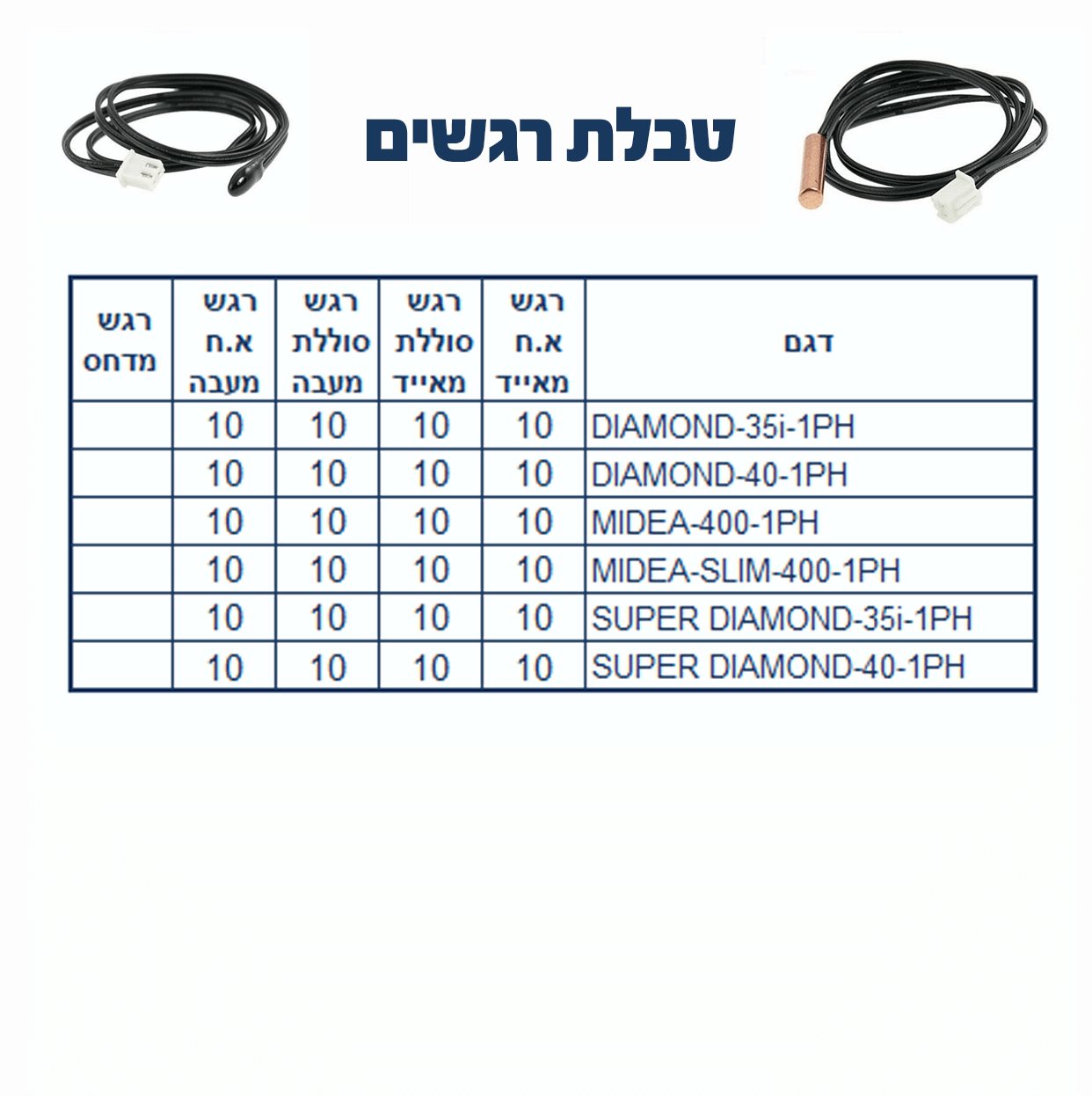

בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות)
הגנת טמ"פ גבוהה בדחיסה
LED1: כבויה
LED2: מהבהבת
LED3: כבויה
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות)
הגנת טמ"פ גבוהה של סוללה יחידה חיצונית
LED1: מהבהבת
LED2: מהבהבת
LED3: מהבהבת
בדוק את הדברים הבאים אשר אחד מהם גורם לתקלה: מנוע פן חיצוני אינו תקין, היחידה החיצונית חסומה - אין יניקת אוויר, קיים עודף קרר ביחידה החיצונית, תקלת מדחס - בדוק התנגדויות
רגש אוויר חוזר ביחידה פנימית אינו תקין
נורית עבודה: כבויה
נורית טיימר: מהבהבת
נורית הפשרה: כבויה
נורית אזעקה: כבויה
קוד תצוגה: E2
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב-25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות)
רגש סוללה פנימית אינו תקין
נורית עבודה: מהבהבת
נורית טיימר: כבויה
נורית הפשרה: כבויה
נורית אזעקה: כבויה
קוד תצוגה: E3
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות)
רגש סוללה חיצונית אינו תקין
נורית עבודה: כבויה
נורית טיימר: כבויה
נורית הפשרה: מהבהבת
נורית אזעקה: כבויה
קוד תצוגה: E4
בדוק התנגדות רגש אשר צריכה להיות 10KHOM ב 25 מעלות סביבה, במידה וההתנגדות קרובה לאפס אזי ישנו נתק, במידה וההתנגדות גבוהה ישנו קצר - (ראה טבלת התנגדויות)
תקלה ביחידה החיצונית - ראה קוד תקלה המתייחס לסוג היחידה (חד פאזי / תלת פאזי)
נורית עבודה: מהבהבת
נורית טיימר: מהבהבת
נורית הפשרה: מהבהבת
נורית אזעקה: מהבהבת
קוד תצוגה: E6
ראה קודים והסבר תקלות ביחידות החיצוניות
תקלה בכרטיס יחידה פנימית
נורית עבודה: מהבהבת
נורית טיימר: מהבהבת
נורית הפשרה: כבויה
נורית אזעקה: כבויה
קוד תצוגה: E7
ה-CHIP הראשי ביחידה הפנימית שבור, החלפת ה CHIP תעשה ע"י טכנאי מיומן, במידה ולאחר ההחלפה התקלה עדיין קיימת נדרש להחליף את הכרטיס ביחידה הפנימית
הגנת גובה מים במגש הניקוז
נורית עבודה: כבויה
נורית טיימר: כבויה
נורית הפשרה: כבויה
נורית אזעקה: מהבהבת
קוד תצוגה: E8
גובה מים יחידה פנימית אינו תקין, במידה וגובה המים תקין ולא הורכבה משאבת ניקוז יש לוודא שהיציאה בפיקוד למשאבה מקוצרת ע"י מחבר
